Περιγραφή:
Η μονάδα SIM800L μπορεί να υποστηρίξει GSM/GPRS 4 ζωνών και οι ζώνες συχνοτήτων που λειτουργούν είναι GSM850, EGSM900, DCS1800 και PCS1900MHz.
Το μέγεθος της μονάδας είναι μόνο 17.815.82.4 mm, το οποίο μπορεί σχεδόν να καλύψει τις απαιτήσεις μεγέθους χώρου σε όλες τις εφαρμογές χρήστη.
Η φυσική διεπαφή μεταξύ της μονάδας και του χρήστη είναι 88Pin LGA pad, η οποία παρέχει όλες τις διεπαφές υλικού της μονάδας.
Μπορούν να υποστηριχθούν έως και 50 πλήκτρα. Σειριακή θύρα με πλήρη λειτουργία.
Μία διασύνδεση USB μπορεί να προσομοιώσει μία σειριακή θύρα, η οποία είναι βολική για τους χρήστες για εντοπισμό σφαλμάτων και λήψη λογισμικού
Δύο διεπαφές ήχου, συμπεριλαμβανομένης της εισόδου μικροφώνου και της εξόδου του δέκτη.
Προγραμματιζόμενη διεπαφή εισόδου/εξόδου γενικής χρήσης (GPIO).
Διασύνδεση κάρτας SIM παντού
Λειτουργία FM υποστήριξης
Καρφίτσα λειτουργίας Pwm
Η SIM800L έχει σχεδιαστεί με τεχνολογία εξοικονόμησης ενέργειας, η οποία καταναλώνει μόλις 1,11 mA σε κατάσταση αναστολής λειτουργίας.
Διαμόρφωση μονάδας:
GSM: 850, 900, 1800, 1900 MHz
BT: Δεν υποστηρίζεται
FLASH: 24 Mbit
RAM: 32 Mbit
Κύρια χαρακτηριστικά της ενότητας:
Χαρακτηριστικά: Περιγραφή
Τροφοδοσία: Εύρος τάσης: 3,4V ~4,4V
Εξοικονόμηση ενέργειας: η τρέχουσα κατανάλωση στη λειτουργία SLEEP είναι 1,11 mA (AT+CFUN=0)
Μπάντα: Τέσσερις ζώνες: GSM850, EGSM900, DCS1800, PCS1900, οι οποίες μπορούν να αναζητήσουν αυτόματα τέσσερις ζώνες.
Μπορείτε επίσης να ορίσετε τη ζώνη συχνοτήτων μέσω της εντολής AT.
Συμμορφωθείτε με το GSM Phase 2/2+
Τύπος GSM: μικρός κινητός σταθμός
Κατηγορία ισχύος μετάδοσης 4 (2w): gsm850, EGSM900
Κατηγορία 1 (1W): DCS1800,PCS1900
Η δυνατότητα σύνδεσης GPRS Η χρονοθυρίδα GPRS είναι προεπιλεγμένη στο επίπεδο 12
Οι χρονοθυρίδες Gprs class8, 10 και 12 είναι προαιρετικές
Κατηγορία κινητού σταθμού Gprs β
Εύρος θερμοκρασίας Θερμοκρασία εργασίας:-40℃ ~+85℃ Θερμοκρασία αποθήκευσης: -45℃ ~ +90℃
Χαρακτηριστικά δεδομένων GPRS Μετάδοση κατερχόμενης ζεύξης δεδομένων GPRS: μέγιστο 85,6 kbps.
Ανοδική μετάδοση δεδομένων GPRS: μέγιστο 85,6 kbps.
Μορφές κωδικοποίησης: CS-1, CS-2, CS-3 και CS-4
Υποστηρίζεται PAP (πρωτόκολλο ελέγχου ταυτότητας κωδικού πρόσβασης), το οποίο συνήθως χρησιμοποιείται για σύνδεση PPP
Ενσωματωμένο πρωτόκολλο TCP/IP
Υποστήριξη καναλιού ελέγχου εκπομπής πακέτων (PBCCH)
Ρυθμός μετάδοσης: 2,4, 4,8, 9,6, 14,4 kbps
Μη δομημένα συμπληρωματικά δεδομένα
Υπηρεσία (USSD)
Υποστήριξη μη δομημένης συμπληρωματικής υπηρεσίας δεδομένων (USSD)
Λειτουργίες σύντομων μηνυμάτων (SMS) MT, MO, CB, Text και PDU
Συσκευή αποθήκευσης σύντομων μηνυμάτων (SMS): Κάρτα SIM
Κάρτες SIM που υποστηρίζονται από διασύνδεση κάρτας SIM: 1,8V, 3V
Μαξιλάρι κεραίας διεπαφής κεραίας
Χαρακτηριστική λειτουργία κωδικοποίησης ομιλίας ήχου:
Μισό ποσοστό (ETS 06,20)
Πλήρης τιμή (ETS 06.10)
Ενισχυμένη πλήρης τιμή (ETS 06.50/06.60/06.80)
Προσαρμοζόμενος πολλαπλός ρυθμός (AMR)
ΑΚΥΡΩΣΗ ΗΧΟΥΣ
καταστολή θορύβου
Σειριακή θύρα και σειριακή θύρα εντοπισμού σφαλμάτων:
Από προεπιλογή, υποστηρίζονται όλες οι τυπικές σειριακές θύρες πλήρους λειτουργίας
Ο ρυθμός μετάδοσης υποστηρίζει από 1200bps έως 460800bps
Η εντολή AT και τα δεδομένα μπορούν να σταλούν μέσω σειριακής θύρας
Υποστήριξη ελέγχου ροής υλικού RTS/CTS και η λειτουργία ελέγχου ροής μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί από το λογισμικό
Υποστήριξη λειτουργίας πολυπλεξίας σειριακής θύρας σύμφωνα με το πρωτόκολλο GSM 07.10
Υποστήριξη προσαρμοστικής λειτουργίας ανίχνευσης ρυθμού baud από 1200bps έως 115200bps
αναβάθμιση λογισμικού
Λιμένας σε λειτουργία:
Χρησιμοποιείται για εντοπισμό σφαλμάτων
Τύποι υποστήριξης διαχείρισης βιβλίου διευθύνσεων: SM, FD, LD, RC, ON, MC.
Το κιτ εργαλείων εφαρμογής SIM υποστηρίζει SAT class 3, GSM 11.14 Release 99
Υποστήριξη ρολογιού πραγματικού χρόνου (RTC).
Η λειτουργία χρονισμού ρυθμίζεται από την εντολή AT
Προδιαγραφές:
Από προεπιλογή, οι βελόνες σειρών δεν είναι συγκολλημένες, έτσι ώστε να διατηρείται περισσότερος χώρος επέκτασης για τους πελάτες
Μοντέλο μονάδας: SIM800L (η πιο πρόσφατη μονάδα, με απόδοση που υπερβαίνει τα SIM900/M590)
Τάση λειτουργίας: 3,7~4,2V (το ρεύμα αιχμής είναι 1A, παρακαλούμε να το χειριστείτε σωστά)
Υποστηρικτικά δίκτυα: China Mobile, China Unicom και το παγκόσμιο δίκτυο τεσσάρων συχνοτήτων

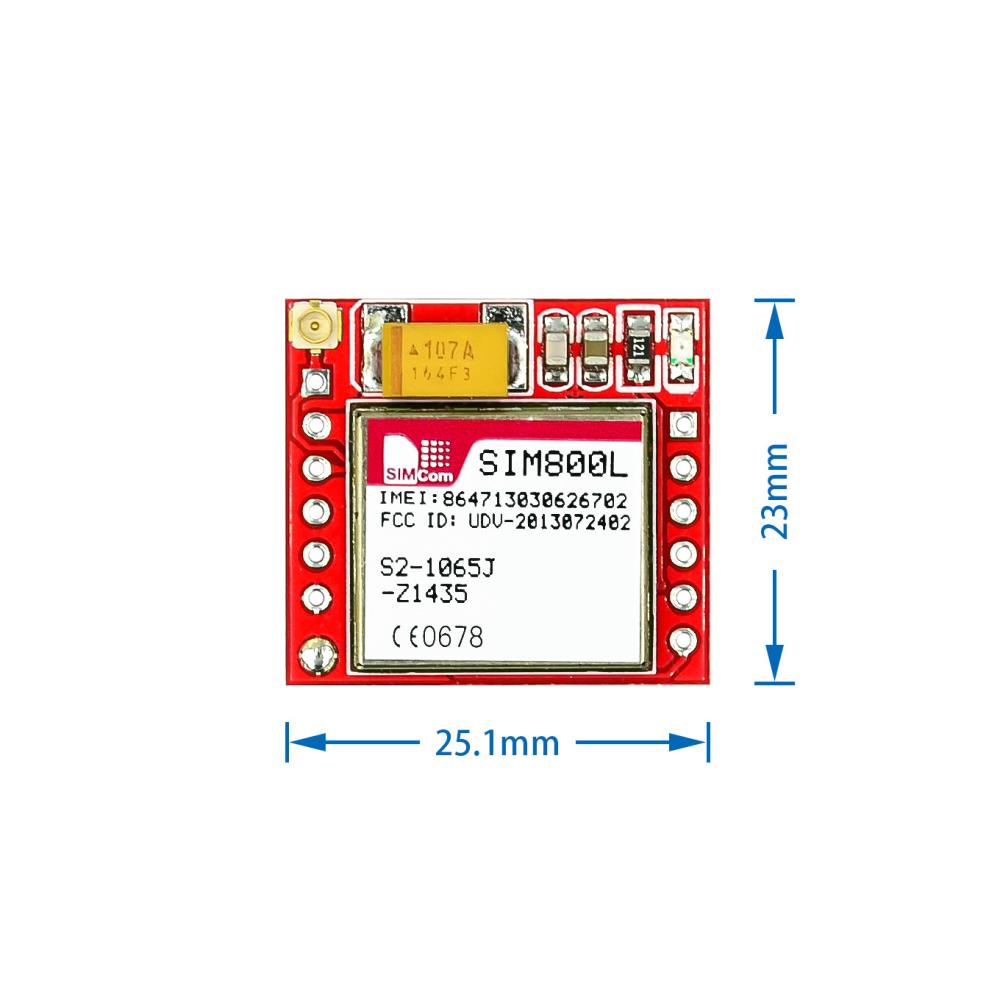

Μέγεθος μονάδας: 2,5cmx2,3cm
Η σειριακή θύρα είναι η σειριακή θύρα TTL, η οποία μπορεί να συνδεθεί απευθείας με το MCU. Το MAX232 δεν απαιτείται
Η μονάδα ενεργοποιείται και ξεκινά αυτόματα και γίνεται αυτόματη αναζήτηση του δικτύου
Ενσωματωμένη λυχνία σήματος μονής κατεύθυνσης (με το σήμα να αναβοσβήνει αργά, χωρίς το σήμα να αναβοσβήνει)
Μικρό μέγεθος, δεν υπάρχει μονάδα GSM μικρότερη από αυτήν την ενότητα
Πλήρης επεξεργασία τσιπ μηχανής, συγκόλληση με επαναροή, άμεσες εργοστασιακές πωλήσεις σταθερής απόδοσης
Περιλαμβάνεται πακέτο:
1*Πλακέτα προσαρμογέα GPRS και αξεσουάρ
